Industrietore MakroPro bedeuten
höchste Qualität und Betriebssicherheit

Höchste Qualität und Betriebssicherheit

für den Einsatz in Wohngebäuden, öffentlichen Gebäuden und Industriebetrieben, darunter der Lebensmittelbranche (ohne direkten Lebensmittelkontakt) sowie Gemeinschaftsgaragen
aus senkrechten Führungen und/oder waagerechten Deckenführungen
Torflügel aus FCKW freiem Polyurethan (schaumgefüllte Stahlpaneele)
das Tor ist auf den gesamten Umfang abgedichtet
zum Ausgleich des Gewichts des Torflügels werden Torsionsfedern eingesetzt
das Tor wird standardmässig von Hand geöffnet
nach Wunsch kann das Tor mit Automatiksteuerungen und Zubehör aufgerüstet werden

Ihre Vorteile:

beste Materialien
beste Verarbeitung
viele verschiedene Tormuster, Füllungen und Farben

Bei Interesse stehen Ihnen unsere Kundenberater gerne zur Verfügung!

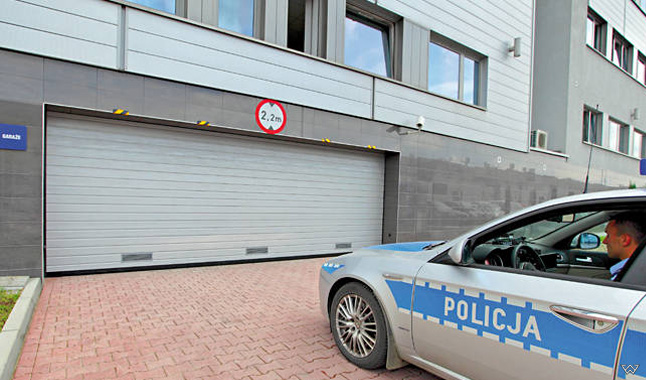

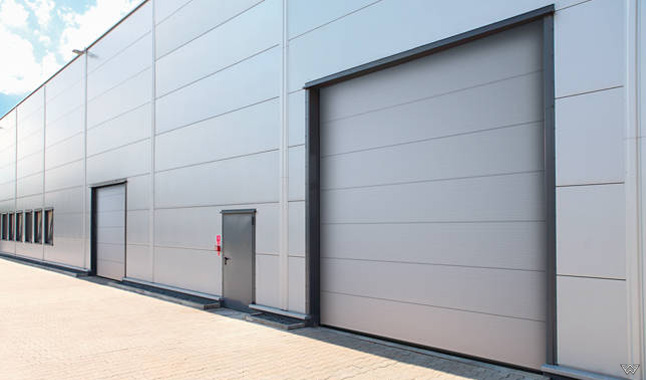

Beispiele

Funktionalität und Sicherheit

Tore für jede Halle

Sektionaltor Stahl

Um die Sektionaltore zu öffnen, ist kein Freiraum vor der Halle erforderlich.

Der Flügel der Sektionaltore geht entsprechend der eingesetzten Art der Führung senkrecht auf. Dies ermöglicht eine maximale Raumnutzung innerhalb des Objektes und davor.

Führung

Standardführung

Tiefführung

Einfache Tiefführung

Tiefführung für
Sammelgaragen

Hochführung

Hochführung mit
gesenkter Welle

Senkrechte Führung

Senkrechte Führung
mit gesenkter Welle

Standardführung
im Winkel

Hochführung
im Winkel

Solide und beständig

Die Konstruktionselemente des Tores bestehen aus verzinktem Stahl (Führungsschienen, Verbindungselemente) oder aus verzinktem Stahlblech mit Polyesterfarbanstrich (Paneele). Der Flügel besteht aus Sektionen mit einer Dicke von 40mm.

Die in mehreren Versionen erhältlichen Paneele von Höchstqualität garantieren eine lange Nutzdauer: Stahlsektion ganzflächig, Stahlsektion mit Fenstern, Aluminium-Lichtband, Aluminium-Lichtband VISUAL.

Für die Sektionen wird ein spezielles Verfahren der vielschichtigen Blechbiegung angewendet, welches die stabile Befestigung von Scharnieren gewährleistet.

Muster

ohne Sicke

mit kleiner Sicke

mit großer Sicke

aus V-Profil

mit Fenstereinsätzen

mit Aluminiumpaneel
mit Verglasung ohne Sprossen

Seiten- und Durchgangstüren

Bei einem häufig benutzten Tor ist der Einbau einer Durchgangstür im Tor eine praktische Lösung.

Der Fühler für das automatische Öffnen des Tores gewährleistet, dass das Tor nur bei geschlossenen Türen aufgemacht werden kann. Die Tür kann mit einer Selbstschließeinrichtung ausgestattet werden. Sollte neben dem Tor genug Platz vorhanden sein, kann man eine dem Muster und der Farbe des Tores angepasste Seitentür bestellen.

Oberflächenstruktur

Woodgrain

Smoothgrain

Sandgrain

Silkline

Farbübersicht

Gelb RAL 1021

Rot RAL 3000

Blau RAL 5010

Grün RAL 6002

Graphit RAL 7016

Aschgrau RAL 7032

Braun RAL 8014

Silber RAL 9006

Weiß RAL 9016

Sonderfarben

Goldene Eiche

Nuss

Mahagoni

Antike Eiche

Oregon

Macore

Dunkle Eiche

Mooreiche

Mahagoni
Black Cherry

Tabasco

Sommer-Kirschbaum

Winchester

Siena rosso

Siena noce

Sapeli

Siena PL

Dark Green

Cream White

Anthracite Grey

Silbergrau

Metbrush silver

AnTEAK

Anthrazit

Weiß

Griffe matt

Weiß RAL 9016

Brown RAL 8014

Schwarz RAL 9005

PVC-1

Griffe glänzend

Silber RAL 9006

Gold RAL 1036

Grau Gold RAL 7048

Olive Gold RAL 1035

Farbpalette RAL

RAL-Palette

In Anlehnung an Bedürfnisse und Ideen unserer Kunden, die ein beständiges, ästhetisches und originelles Aussehen ihrer Tore erwarten, bieten wir ein breites koloristisches Spektrum an. Dadurch entsteht die Möglichkeit, eine Torfarbe zu wählen, die der Fassade, den Fenstern oder den Ausbauelementen eines Gebäudes angepasst ist.

Moderne Verkleidungstechnologien ermöglichen uns, die Oberflächen mit der Struktur und Farbe in den natürlichen Holzabtönungen und den anderen, RAL-angenäherten Abtönungen zu gewinnen. Um eine 100%-ige Zufriedenheit zu gewährleisten, nutzen wir die Verkleidungen der führenden Hersteller aus der ganzen Welt.

Automatik

Allgemeines

Getriebegehäuse aus Aluminium-Druckguss
für Deckensektionaltore mit Gewichtsausgleich bis 30m²
400 V mit elektrischen Endschaltern
Automatiksteuerung inkl. Netzstecker
Drehmomentstütze und Passfeder
Innovative Steuerungstechnik
Elektromotor gewährleistet Langlebigkeit, einen schwingungsgedämpften und geräuscharmen Lauf in allen Montagelagen

Technische Daten Antrieb

Abtriebsdrehmoment: 100 Nm
Abtriebsdrehzahl: 24 min^-1
Motorleistung: 0,37 kW
Betriebsspannung: 3x 230/400 V
Frequenz: 50Hz
Steuerspannung: 24 V
Motoreinschaltdauer: S3-60 %
Bauseitige Sicherung: 10 Ampere (träge)
Schutzart: IP54
Gewicht: ca. 13 kg
Endschalterbereich: 14

Technische Daten Steuerung

5-zeiliges LCD-Klartextdisplay
für mechanische und elektronische Endschalter
Zustands- und Fehleranzeige im Klartextdisplay
3 frei programmierbare Relais
Drehrichtungserkennung und -anpassung
Automatische Erkennung und Zuweisung der Sicherheitselemente
Echtzeituhr
Programmierung über im Deckel integrierten Dreifachtaster, kein Öffnen der Steuerung notwendig
Zweifacher Passwortschutz
2 OSE-Anschlüsse
Steuerung und Programmierung des SOMMER Frequenzumrichters
Erkennung der steckbaren Module Ampel/Funk
Kabelführung zwischen Gehäuse und Wand möglich
Großzügiges Gehäuse mit viel Klemmraum
Kundenspezifische Gehäusefolien möglich
